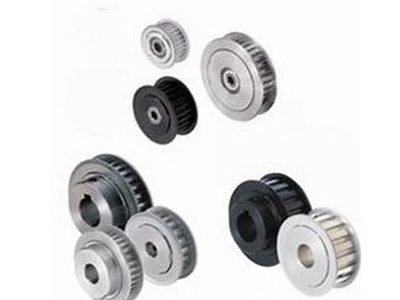

XXH型周節制梯形齒同步帶輪
XXH型周節制梯形齒同步帶輪
XXH型梯形齒同步帶輪是以英制(英寸)為基礎來確定帶輪節距，配套于XXH型梯形齒同步帶。
XXH型梯形齒同步帶輪齒形圖：
XXH型梯形齒同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以XXH型梯形齒同步帶輪可以用于較高轉速的傳動。
XXH型梯形齒同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。XXH型梯形齒同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的XXH型梯形齒同步帶輪不僅能與國內XXH型梯形齒同步帶相配套，而且能替代進口XXH型梯形齒同步帶輪。以下《XXH型梯形齒同步帶輪規格詳細表》表格是XXH型梯形齒同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者XXH型梯形齒同步帶輪樣輪生產加工，我們技術部也可按您提供XXH型梯形齒同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工XXH型梯形齒同步帶輪。
同步帶輪廠為您生產XXH型梯形齒同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的XXH型梯形齒同步帶輪質量得以保證。
XXH型梯形齒同步帶輪規格詳細表：
XXH型梯形齒同步帶輪齒形圖：
XXH型梯形齒同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以XXH型梯形齒同步帶輪可以用于較高轉速的傳動。
XXH型梯形齒同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。XXH型梯形齒同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的XXH型梯形齒同步帶輪不僅能與國內XXH型梯形齒同步帶相配套，而且能替代進口XXH型梯形齒同步帶輪。以下《XXH型梯形齒同步帶輪規格詳細表》表格是XXH型梯形齒同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者XXH型梯形齒同步帶輪樣輪生產加工，我們技術部也可按您提供XXH型梯形齒同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工XXH型梯形齒同步帶輪。
同步帶輪廠為您生產XXH型梯形齒同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的XXH型梯形齒同步帶輪質量得以保證。
XXH型梯形齒同步帶輪規格詳細表：
| XXH型標準皮帶寬400（101.6mm） | ||||||||||||||
| 規格 | 齒數 | 形狀 | 節徑 | 外徑 | W | L | K | X | 輪轂直徑 | 內孔 | 透孔外徑 | 檔邊外徑 | 檔邊內徑 | 檔邊型號 |
| 18XXH | 18 | B/W | 181.91 | 178.87 | 121 | 140 | 111 | - | 120 | 28 | - | 198 | 140 | F-50198140 |
| 19XXH | 19 | B/W | 192.02 | 188.97 | 121 | 140 | 111 | - | 120 | 28 | - | 208 | 140 | F-50208140 |
| 20XXH | 20 | B/W | 202.13 | 199.08 | 121 | 140 | 111 | - | 130 | 28 | - | 208 | 150 | F-50208150 |
| 21XXH | 21 | B/W | 212.23 | 209.19 | 121 | 140 | 111 | - | 130 | 28 | - | 229 | 160 | F-50239170 |
| 22XXH | 22 | B/W | 222.34 | 219.29 | 121 | 140 | 111 | - | 130 | 28 | - | 239 | 170 | |
| 24XXH | 24 | B/W | 242.55 | 239.5 | 121 | 140 | 111 | 45 | 150 | 28 | 190 | - | - | - |
| 25XXH | 25 | B/W | 252.66 | 249.61 | 121 | 140 | 111 | 45 | 150 | 28 | 199 | - | - | - |
| 26XXH | 26 | B/W | 262.76 | 259.72 | 121 | 140 | 111 | 45 | 150 | 28 | 209 | - | - | - |
| 27XXH | 27 | B/W | 272.87 | 269.82 | 121 | 140 | 111 | 45 | 150 | 28 | 219 | - | - | - |
| 30XXH | 30 | B/W | 313.19 | 300.14 | 121 | 140 | 111 | 45 | 150 | 28 | 250 | - | - | - |
| 40XXH | 40 | B/W | 404.25 | 401.21 | 121 | 140 | 111 | 45 | 150 | 28 | 352 | - | - | - |
| 48XXH | 48 | B/W | 485.10 | 482.06 | 121 | 140 | 111 | 45 | 175 | 30 | 432 | - | - | - |
| 60XXH | 60 | B/W | 606.38 | 603.33 | 121 | 140 | 111 | 45 | 175 | 30 | 554 | - | - | - |
| 72XXH | 72 | B/W | 727.66 | 724.61 | 121 | 140 | 111 | 45 | 175 | 35 | 675 | - | - | - |
| 90XXH | 90 | B/W | 909.57 | 906.52 | 121 | 140 | 111 | 45 | 175 | 35 | 856 | - | - | - |
