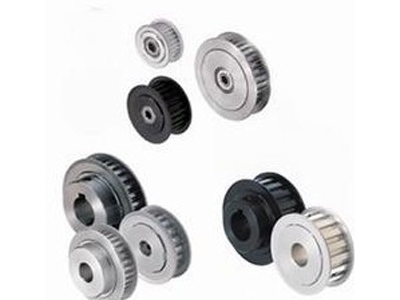

AT5型周節制梯形齒同步帶輪
AT5型周節制梯形齒同步帶輪
AT5型同步帶輪是T3型同步帶輪的改進型，其節距范圍與T5型同步帶輪齒完全相同，不同之處是齒形不一樣，AT5型同步帶輪的齒形小，齒槽寬。
AT5型同步帶輪在傳動功率和傳動精度方面，比T5型齒大為提高。特別是其傳動精度方面的優勢極其明顯，AT5型同步帶輪主要用于對傳動定位精度要求很高的設備上面。
AT5型同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。AT5型同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的AT5型同步帶輪不僅能與國內AT5型同步帶相配套，而且能替代進口AT5型同步帶輪。
以下《AT5型同步帶輪規格詳細表》表格是AT5型同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者AT5型同步帶輪樣輪生產加工，我們技術部也可按您提供AT5型同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工AT5型同步帶輪。
同步帶輪廠為您生產AT5型同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的AT5型同步帶輪質量得以保證。
AT5型同步帶輪規格詳細表:
AT5型同步帶輪在傳動功率和傳動精度方面，比T5型齒大為提高。特別是其傳動精度方面的優勢極其明顯，AT5型同步帶輪主要用于對傳動定位精度要求很高的設備上面。
AT5型同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。AT5型同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的AT5型同步帶輪不僅能與國內AT5型同步帶相配套，而且能替代進口AT5型同步帶輪。
以下《AT5型同步帶輪規格詳細表》表格是AT5型同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者AT5型同步帶輪樣輪生產加工，我們技術部也可按您提供AT5型同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工AT5型同步帶輪。
同步帶輪廠為您生產AT5型同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的AT5型同步帶輪質量得以保證。
AT5型同步帶輪規格詳細表:
| AT5型標準皮帶寬（10mm） | |||||||
| 規格 | 齒數 | 節徑Dp | 外徑De | W | L | 檔邊外徑Df | 內孔 |
| AT5 | 12 | 19.01 | 17.85 | 15 | 21 | 23 | 6 |
| AT5 | 14 | 22.29 | 21.05 | 15 | 21 | 25 | 6 |
| AT5 | 15 | 23.88 | 22.65 | 15 | 21 | 28 | 6 |
| AT5 | 16 | 25.47 | 24.20 | 15 | 21 | 32 | 6 |
| AT5 | 18 | 25.47 | 27.40 | 15 | 21 | 32 | 6 |
| AT5 | 19 | 28.65 | 29.00 | 15 | 21 | 36 | 6 |
| AT5 | 20 | 30.25 | 30.60 | 15 | 21 | 36 | 6 |
| AT5 | 22 | 31.12 | 33.85 | 15 | 21 | 38 | 6 |
| AT5 | 24 | 38.21 | 37.00 | 15 | 21 | 42 | 6 |
| AT5 | 25 | 39.80 | 38.55 | 15 | 21 | 44 | 6 |
| AT5 | 26 | 41.47 | 40.20 | 15 | 21 | 44 | 6 |
| AT5 | 27 | 42.98 | 41.80 | 15 | 21 | 48 | 8 |
| AT5 | 28 | 44.62 | 43.35 | 15 | 21 | 48 | 8 |
| AT5 | 30 | 47.76 | 46.55 | 15 | 21 | 51 | 8 |
| AT5 | 32 | 50.94 | 49.70 | 15 | 21 | 54 | 8 |
| AT5 | 36 | 57.31 | 56.05 | 15 | 21 | 63 | 8 |
| AT5 | 40 | 63.66 | 62.45 | 15 | 21 | 66 | 8 |
| AT5 | 42 | 66.87 | 65.60 | 15 | 21 | 71 | 8 |
| AT5 | 44 | 70.07 | 68.80. | 15 | 21 | - | 8 |
| AT5 | 48 | 76.42 | 75.15 | 15 | 21 | - | 8 |
| AT5 | 60 | 95.52 | 94.25 | 15 | 21 | - | 8 |
