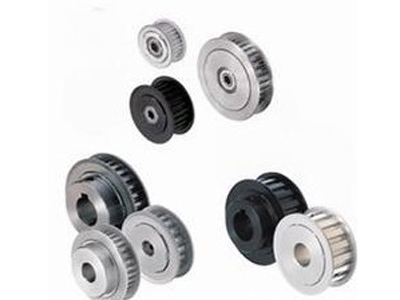

H型周節制梯形齒同步帶輪
H型周節制梯形齒同步帶輪
H型梯形齒同步帶輪是以英制(英寸)為基礎來確定帶輪節距，配套于H型梯形齒同步帶。
H型梯形齒同步帶輪齒形圖:
H型梯形齒同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以H型梯形齒同步帶輪可以用于較高轉速的傳動。
H型梯形齒同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。H型梯形齒同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的H型梯形齒同步帶輪不僅能與國內H型梯形齒同步帶相配套，而且能替代進口H型梯形齒同步帶輪。
以下《H型梯形齒同步帶輪規格詳細表》表格是H型梯形齒同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者H型梯形齒同步帶輪樣輪生產加工，我們技術部也可按您提供H型梯形齒同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工H型梯形齒同步帶輪。
同步帶輪廠為您生產H型梯形齒同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的H型梯形齒同步帶輪質量得以保證。
H型梯形齒同步帶輪規格詳細表:
H型梯形齒同步帶輪齒形圖:
H型梯形齒同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以H型梯形齒同步帶輪可以用于較高轉速的傳動。
H型梯形齒同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。H型梯形齒同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的H型梯形齒同步帶輪不僅能與國內H型梯形齒同步帶相配套，而且能替代進口H型梯形齒同步帶輪。
以下《H型梯形齒同步帶輪規格詳細表》表格是H型梯形齒同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者H型梯形齒同步帶輪樣輪生產加工，我們技術部也可按您提供H型梯形齒同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工H型梯形齒同步帶輪。
同步帶輪廠為您生產H型梯形齒同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的H型梯形齒同步帶輪質量得以保證。
H型梯形齒同步帶輪規格詳細表:
|
H型標準皮帶寬100（25.4mm）
|
||||||||||||||
| 規格 | 齒數 | 形狀 | 節徑 | 外徑 | W | L | K | X |
輪轂 直徑 |
內孔 |
透孔 外徑 |
檔邊外徑 |
檔邊 內徑 |
檔邊型號 |
| 14H | 14 | A\B | 56.60 | 55.22 | 33 | 48 | 28 | - | 38 | 20 | - | 61 | 41 | F-156141 |
| 15H | 15 | A\B | 60.64 | 59.27 | 33 | 48 | 28 | - | 46 | 20 | - | 65 | 50 | F-156550 |
| 16H | 16 | A\B | 64.68 | 63.31 | 33 | 48 | 28 | - | 46 | 20 | - | 69 | 50 | F-156950 |
| 18H | 18 | A\B | 72.77 | 71.39 | 33 | 48 | 28 | - | 55 | 20 | - | 78 | 58 | F-157858 |
| 19H | 19 | A\B | 76.81 | 75.44 | 33 | 48 | 28 | - | 56 | 20 | - | 83 | 63 | F-158363 |
| 20H | 20 | A\B | 80.85 | 79.48 | 33 | 48 | 28 | - | 58 | 20 | - | 86 | 66 | F-158666 |
| 21H | 21 | A\B | 84.89 | 83.52 | 33 | 48 | 28 | - | 58 | 20 | - | 90 | 69 | F-159069 |
| 22H | 22 | A\B | 88.94 | 87.56 | 33 | 48 | 28 | - | 62 | 20 | - | 93 | 75 | F-159375 |
| 24H | 24 | A\B | 97.02 | 96.65 | 33 | 48 | 28 | - | 66 | 20 | - | 105 | 84 | F-1510584 |
| 25H | 25 | A\B | 101.06 | 99.69 | 33 | 48 | 28 | - | 70 | 20 | - | 108 | 84 | F-1510884 |
| 26H | 26 | A\B | 105.11 | 103.73 | 33 | 48 | 28 | - | 74 | 20 | - | 112 | 90 | F-1511290 |
| 28H | 28 | A\B | 113.19 | 111.82 | 33 | 48 | 28 | - | 74 | 20 | - | 118 | 90 | F-1511890 |
| 30H | 30 | A\B | 121.28 | 119.90 | 33 | 48 | 28 | - | 78 | 20 | - | 126 | 100 | F-15126100 |
| 32H | 32 | A\B | 129.30 | 127.99 | 33 | 53 | 28 | - | 82 | 20 | - | 136 | 118 | F-15136118 |
| 34H | 34 | A\B | 137.45 | 136.07 | 33 | 53 | 28 | - | 82 | 20 | - | 146 | 128 | F-15146128 |
| 36H | 36 | A\B | 145.53 | 144.16 | 33 | 53 | 28 | - | 82 | 20 | - | 152 | 134 | F-15152134 |
| 38H | 38 | A\B | 153.62 | 152.24 | 33 | 53 | 28 | - | 88 | 20 | - | 160 | 140 | F-15160140 |
| 40H | 40 | A\B | 161.70 | 160.33 | 33 | 53 | 28 | - | 88 | 20 | - | 170 | 150 | F-15170150 |
| 42H | 42 | B\W | 169.79 | 168.41 | 33 | 53 | 28 | 11 | 88 | 20 | 146 | - | - | - |
| 44H | 44 | B\W | 177.87 | 176.50 | 33 | 53 | 28 | 11 | 88 | 20 | 154 | - | - | - |
| 45H | 45 | B\W | 181.91 | 180.54 | 33 | 53 | 28 | 11 | 88 | 20 | 158 | - | - | - |
| 48H | 48 | B\W | 194.04 | 192.67 | 33 | 53 | 28 | 11 | 88 | 20 | 171 | - | - | - |
| 50H | 50 | B\W | 202.13 | 200.76 | 33 | 53 | 28 | 11 | 88 | 20 | 179 | - | - | - |
| 58H | 58 | B\W | 234.47 | 233.09 | 33 | 53 | 28 | 11 | 88 | 20 | 211 | - | - | - |
| 60H | 60 | B\W | 242.55 | 241.18 | 33 | 53 | 28 | 11 | 88 | 20 | 219 | - | - | - |
| 70H | 70 | B\W | 282.98 | 281.61 | 33 | 60 | 28 | 11 | 88 | 25 | 258 | - | - | - |
| 72H | 72 | B\W | 291.06 | 289.69 | 33 | 60 | 28 | 11 | 88 | 25 | 265 | - | - | - |
| 84H | 84 | B\W | 339.57 | 338.20 | 33 | 60 | 28 | 11 | 100 | 25 | 314 | - | - | - |
| 96H | 96 | B\W | 388.08 | 386.71 | 33 | 60 | 28 | 11 | 100 | 25 | 362 | - | - | - |
| 120H | 120 | B\W | 485.10 | 483.73 | 33 | 60 | 28 | 11 | 100 | 25 | 460 | - | - | - |
