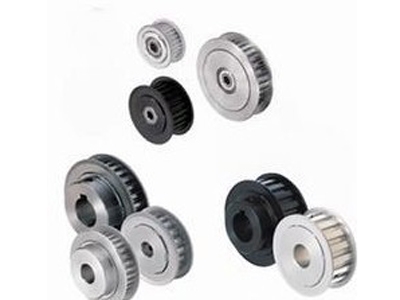

T5型公制T型齒同步帶輪
T5型公制T型齒同步帶輪
T5型同步帶輪是一種特殊節距制同步帶輪，屬于T型齒同步帶輪。
T5型同步帶輪齒形圖:
T5型同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以T5型同步帶輪可以用于較高轉速的傳動。
T5型同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。T5型同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的T5型同步帶輪不僅能與國內T5型同步帶相配套，而且能替代進口T5型同步帶輪。
以下《T5型同步帶輪規格詳細表》表格是T5型同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者T5型同步帶輪樣輪生產加工，我們技術部也可按您提供T5型同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工T5型同步帶輪。
同步帶輪廠為您生產T5型同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的T5型同步帶輪質量得以保證。
T5型同步帶輪規格詳細表:
T5型同步帶輪齒形圖:
T5型同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以T5型同步帶輪可以用于較高轉速的傳動。
T5型同步帶輪可以根據客戶的需求，表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。T5型同步帶輪材質以45#鋼、硬質鋁合金為最常見，其它還可選用鑄鐵、銅、尼龍等其它適合加工的材料，具體的選用以您的具體需求為主。
生產的T5型同步帶輪不僅能與國內T5型同步帶相配套，而且能替代進口T5型同步帶輪。
以下《T5型同步帶輪規格詳細表》表格是T5型同步帶輪系列的一部分型號(模具增加，未及時更新)，同時我們還可以為您提供來圖或者T5型同步帶輪樣輪生產加工，我們技術部也可按您提供T5型同步帶輪內孔、直徑、鍵槽、寬度等參數來生產加工T5型同步帶輪。
同步帶輪廠為您生產T5型同步帶輪，所使用的設備為領先進口的數控設備，國內較早開發研制同步帶傳動產品的骨干人員研發，高精度研發生產，使的T5型同步帶輪質量得以保證。
T5型同步帶輪規格詳細表:
|
T5型標準皮帶寬（6mm）
|
||||||||||||||
| 規格 | 齒數 | 形狀 | 節徑 | 外徑 | W | L | K | X | 輪轂直徑 | 內孔 | 透孔外徑 | 檔邊外徑 | 檔邊內徑 | 檔邊型號 |
| T5 | 10 | A/B | 15.92 | 15.07 | 15 | 23 | 11 | - | 9 | 6 | - | 20 | 12 | F-102012 |
| T5 | 12 | A/B | 19.10 | 18.25 | 15 | 23 | 11 | - | 9 | 6 | - | 23 | 12 | F-102312 |
| T5 | 14 | A/B | 22.28 | 21.43 | 15 | 23 | 11 | - | 13 | 6 | - | 25 | 16 | F-102516 |
| T5 | 15 | A/B | 23.87 | 23.02 | 15 | 23 | 11 | - | 15 | 6 | - | 28 | 18 | F-102818 |
| T5 | 16 | A/B | 25.46 | 24.61 | 15 | 23 | 11 | - | 15 | 6 | - | 31 | 20 | F-103120 |
| T5 | 18 | A/B | 28.65 | 27.80 | 15 | 23 | 11 | - | 17 | 6 | - | 33 | 22 | F-103322 |
| T5 | 19 | A/B | 30.24 | 29.39 | 15 | 23 | 11 | - | 19 | 6 | - | 35 | 22 | F-103522 |
| T5 | 20 | A/B | 31.83 | 30.98 | 15 | 23 | 11 | - | 19 | 6 | - | 38 | 26 | F-103826 |
| T5 | 22 | A/B | 35.01 | 34.16 | 15 | 23 | 11 | 25 | 6 | 41 | 28 | F-104128 | ||
| T5 | 24 | A/B | 38.20 | 37.35 | 15 | 23 | 11 | - | 25 | 6 | - | 43 | 28 | F-104328 |
| T5 | 25 | A/B | 39.79 | 38.94 | 15 | 23 | 11 | - | 25 | 6 | - | 43 | 28 | F-104328 |
| T5 | 26 | A/B | 41.36 | 40.53 | 15 | 23 | 11 | - | 30 | 6 | - | 47 | 34 | F-104734 |
| T5 | 27 | A/B | 42.97 | 42.12 | 15 | 23 | 11 | - | 30 | 6 | - | 48 | 36 | F-104836 |
| T5 | 28 | A/B | 44.56 | 43.71 | 15 | 23 | 11 | - | 30 | 8 | - | 48 | 36 | F-104836 |
| T5 | 30 | A/B | 47.75 | 46.90 | 15 | 23 | 11 | - | 30 | 8 | - | 51 | 36 | F-104836 |
| T5 | 32 | A/B | 50.93 | 50.08 | 15 | 23 | 11 | - | 35 | 8 | - | 54 | 42 | F-105442 |
| T5 | 36 | A/B | 57.30 | 56.45 | 15 | 23 | 11 | - | 35 | 8 | - | 61 | 41 | F-106141 |
| T5 | 40 | A/B | 63.66 | 62.81 | 15 | 23 | 11 | - | 45 | 8 | - | 69 | 50 | F-106950 |
| T5 | 42 | A/B | 66.85 | 66.00 | 15 | 23 | 11 | - | 45 | 8 | - | 74 | 53 | F-107453 |
| T5 | 44 | A/B | 70.03 | 69.18 | 15 | 23 | 11 | - | 45 | 8 | - | 74 | 53 | F-107454 |
| T5 | 48 | A/B | 76.39 | 75.54 | 15 | 23 | 11 | - | 50 | 8 | - | 83 | 63 | F-108363 |
| T5 | 50 | A/B | 79.58 | 78.73 | 15 | 23 | 11 | - | 50 | 8 | - | 86 | 66 | F-108666 |
| T5 | 60 | A/B | 95.49 | 94.64 | 15 | 23 | 11 | - | 60 | 8 | - | 99 | 78 | F-109978 |
