S5M型STD圓弧齒同步帶(橡膠/聚胺酯)
S5M型STD圓弧齒同步帶(橡膠/聚胺酯)
S5M型STD圓弧齒同步帶識別：

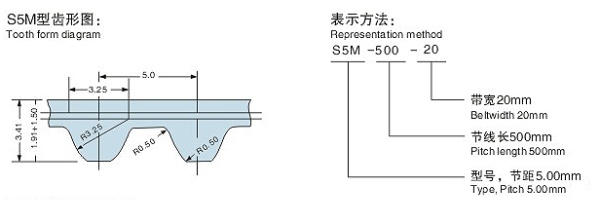

三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。此s5m同步帶型號，節線長為500mm，帶寬為20mm。
S5M型STD圓弧齒同步帶齒形圖： s5m同步帶具有5mm的曲線齒距，s5m同步帶主要應用于中小驅動器。S5M齒形設計進行傳動比傳統的5M圓弧齒同步帶傳動曲線更好。這樣力平均分布到每一個帶齒上，其提高了負載能力，降低了帶齒的磨損，消除了噪音，使s5m同步 帶使用壽命更長。
S5M型STD圓弧齒同步帶設計特點：
1、STD5M型圓弧齒同步帶精確的間隔性帶齒確保在滑輪正確的定位槽。
2、STD5M型圓弧齒同步帶特殊的曲線齒形改善了力的分布情況，并允許更高的總體負荷。
3、STD5M型圓弧齒同步帶采有的橡膠耐用，并且對環境無污染。
4、STD5M型圓弧齒同步帶表面附有堅韌的尼龍保護面，減少帶的受損。
S5M型STD圓弧齒同步帶詳細規格表：
三個部分：指示帶的長度，間距和寬度帶回來的部分號碼。如下圖所示。此s5m同步帶型號，節線長為500mm，帶寬為20mm。
S5M型STD圓弧齒同步帶齒形圖： s5m同步帶具有5mm的曲線齒距，s5m同步帶主要應用于中小驅動器。S5M齒形設計進行傳動比傳統的5M圓弧齒同步帶傳動曲線更好。這樣力平均分布到每一個帶齒上，其提高了負載能力，降低了帶齒的磨損，消除了噪音，使s5m同步 帶使用壽命更長。
S5M型STD圓弧齒同步帶設計特點：
1、STD5M型圓弧齒同步帶精確的間隔性帶齒確保在滑輪正確的定位槽。
2、STD5M型圓弧齒同步帶特殊的曲線齒形改善了力的分布情況，并允許更高的總體負荷。
3、STD5M型圓弧齒同步帶采有的橡膠耐用，并且對環境無污染。
4、STD5M型圓弧齒同步帶表面附有堅韌的尼龍保護面，減少帶的受損。
S5M型STD圓弧齒同步帶詳細規格表：
| 規格 | 節線長 | 齒數 | 規格 | 節線長 | 齒數 |
| S5M-150 | 150.00 | 30 | S5M-625 | 625.00 | 125 |
| S5M-250 | 250.00 | 50 | S5M-650 | 650.00 | 130 |
| S5M-255 | 255.00 | 51 | S5M-670 | 670.00 | 134 |
| S5M-295 | 295.00 | 59 | S5M-675 | 675.00 | 135 |
| S5M-300 | 300.00 | 60 | S5M-695 | 695.00 | 139 |
| S5M-325 | 325.00 | 65 | S5M-700 | 700.00 | 140 |
| S5M-335 | 335.00 | 67 | S5M-710 | 710.00 | 142 |
| S5M-340 | 340.00 | 68 | S5M-750 | 750.00 | 150 |
| S5M-355 | 355.00 | 71 | S5M-800 | 800.00 | 160 |
| S5M-375 | 375.00 | 75 | S5M-810 | 810.00 | 162 |
| S5M-400 | 400.00 | 80 | S5M-850 | 850.00 | 170 |
| S5M-410 | 410.00 | 82 | S5M-900 | 900.00 | 180 |
| S5M-420 | 420.00 | 84 | S5M-950 | 950.00 | 190 |
| S5M-425 | 425.00 | 85 | S5M-975 | 975.00 | 195 |
| S5M-475 | 475.00 | 95 | S5M-1000 | 1000.00 | 200 |
| S5M-490 | 490.00 | 98 | S5M-1050 | 1050.00 | 210 |
| S5M-500 | 500.00 | 100 | S5M-1125 | 1125.00 | 225 |
| S5M-520 | 520.00 | 104 | S5M-1270 | 1270.00 | 254 |
| S5M-525 | 525.00 | 105 | S5M-1350 | 1350.00 | 270 |
| S5M-550 | 550.00 | 110 | S5M-1420 | 1420.00 | 284 |
| S5M-560 | 560.00 | 112 | S5M-1595 | 1595.00 | 319 |
| S5M-575 | 575.00 | 115 | S5M-1800 | 1800.00 | 360 |
| S5M-600 | 600.00 | 120 | S5M-2000 | 2000.00 | 400 |
